ReportBase - Grafische Auswertungen für Monitoring Daten

Im Rahmen der Erstellung der Report Templates können verschiedene Grafik Typen ausgewählt werden. Neben dieser Grundauswahl des Grafiktyps können folgende Werte in Form von Parametern beeinflusst werden:

Auszugebende Werte:

  • Einzelne Rückgabewerte des Service Checks, oder aber auch mit den Warn und Critical Werten
  • Auswertungszeitraum: Es stehen folgende Auswertungszeiträume zur Verfügung:
    • Aktueller Status (Letzter Wert)
    • Aktueller Tag (Heute => Von 00:00 Uhr bis aktuell)
    • Letzte 24 Stunden (Aktuell minus 24 Stunden, revolvierend)
    • Aktuelle Woche (Aktuelle Woche seit Wochenbeginn 00:00 Uhr; Hinweis: Der Wochenbeginn ist ein Parameter (Sonntag, Montag)
    • Aktueller Monat (Seit 1. des Monats 00:00 Uhr bis dato)
    • Aktuelles Jahr (Seit 1.1. dieses Jahres 00:00 Uhr bis dato)
  • Zusätzlich können beliebige Zeiträume in der Form "Letzte xx Stunden/Tage/Wochen/Monate" vergeben werden
  • Für jedes Template kann definiert werden, ob der Auswertungszeitraum auf die Systemzeit oder auf die letzte Datenübernahme bezogen werden soll (Im ersten Fall werden Checks, die nicht mehr aktiv sind langsam "auslaufen", während im zweiten Fall das letzte Importdatum dieses Checks herangezogen wird, die Grafik also einfriert)

Grafische Darstellung:

  • Ausgabeformat (png, jpg)
  • Ausgabegröße in px (Breite, Höhe)
  • Texte und Legenden (Überschriften 1 und 2, linker und rechter Seitentext, Fussnote, Beschriftung von X- und Y-Achse, sowie Beschriftung der Kurven bei Verlaufsgrafiken, wie z.B. der Fieberkurve
  • Ausgabeformat von Datum und Zeit
  • Hintergrund: Entweder beliebige Farbe oder Hintergrundbild (dieses kann auf das System geladen werden)

Für die verschiedenen Auswertungsszenarien stehen unterschiedliche Grafik Typen zur Verfügung.

Auswertungen für einzelne oder eine Gruppe von Hosts

Um den Status von Hosts darzustellen bieten sich verschiedene Möglichkeiten. Soll ein aktueller Status dargestellt werden, so ist die normale Darstellungsform die Tortengrafik, in dem der Anteil der "Up", "Down", "Unreachable" und "Unknown"-Zeiten im gewünschten Auswertungszeitraum in Prozent-Werten dargestellt werden. Diese Darstellungsform kann auch für die Werte eines Zeitraums verwendet werden. Es stehen 3 Arten der Tortengrafik zur Verfügung:

Einzelne Tortengrafik

Für die Darstellung des Status von einem oder mehreren Hosts (aktueller Zeitpunkt oder auch Zeitspanne).

Ring Grafik

Wie die Tortengrafik zur Darstellung des Status von einem oder mehreren Hosts (aktueller Zeitpunkt oder auch Zeitspanne).

Multiple Torten Grafik

Zur individuellen Darstellung von mehreren Hosts (aktueller Zeitpunkt oder Zeitspanne) in einer Grafik.

Auswertungen für Service Checks

Für Service Checks stehen verschiedene Grafik Layouts zur Verfügung, welche für unterschiedliche Checks sinnvoll sein können.

Torten und Ring Grafik

Wie bei den Hosts, ist die Darstellung der Ergebnisse eine Service Checks v.a. für einen aktuellen Status sinnvoll. In einem aktuellen Status gibt es nur einen Wert der dargestellt wird (ok, warn, critical).

Fieberkurve (Time Chart)

Die Auswertungen auf dem Zeitstrahl eignen sich für die Darstellung der Ergebnisse von Servicechecks in CustoSec (ARANSEC), die Zahlenwerte zurück liefern.

Beispiele: Temperatursensor, Festplattenfüllstand, CPU-Auslastung, etc.

Die Warn- und die Critical-Schwelle werden aus den Ergebnissen des Checks, so wie sie in die Performancedaten geschrieben werden, in die Grafik übernommen.

Thermometer Grafik

Ein weiterer Grafik Typ zur Darstellung von numerischen Werten. Farben, Umrandungen, etc. können individuell adaptiert werden.

Tachometer Grafik

Ebenfalls zur Darstellung aktueller Werte geeignet. Es können auch 3 Bereiche definiert werden, für OK, Warn und Critical.

Messuhr Grafik

Ein weiterer Grafik Typ zur Darstellung von numerischen Werten eines Checks. Wieder wird ein Wert angezeigt und farblich unterlegt die OK, Warn und Critical - Schwellen.



Alle diese Grafiken können individuell beliebig angepasst werden mit Farben, Namen und Benennungen, Umrandungen und Linien, sowie Legenden und Texten. Weitere Informationen hierzu finden sich in der Online Dokumentation von ReportBase (englisch).

Je nach Einstellung des Templates, werden die Grafiken regelmäßig aktualisiert (revolvierend). Je einzelne Grafik kann Teil von einem oder mehreren Cockpits (Dashboards) werden, so wie sie in ReportBase Dashboards angelegt werden (siehe nächste Seiten). Sie können aber auch von einem http-Link heruntergeladen oder in andere externe Anwendungen eingebunden werden.

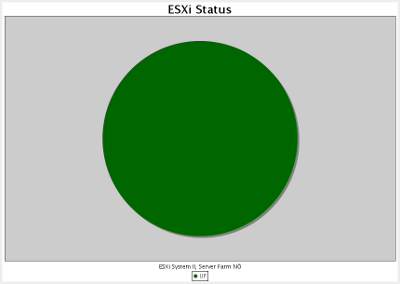

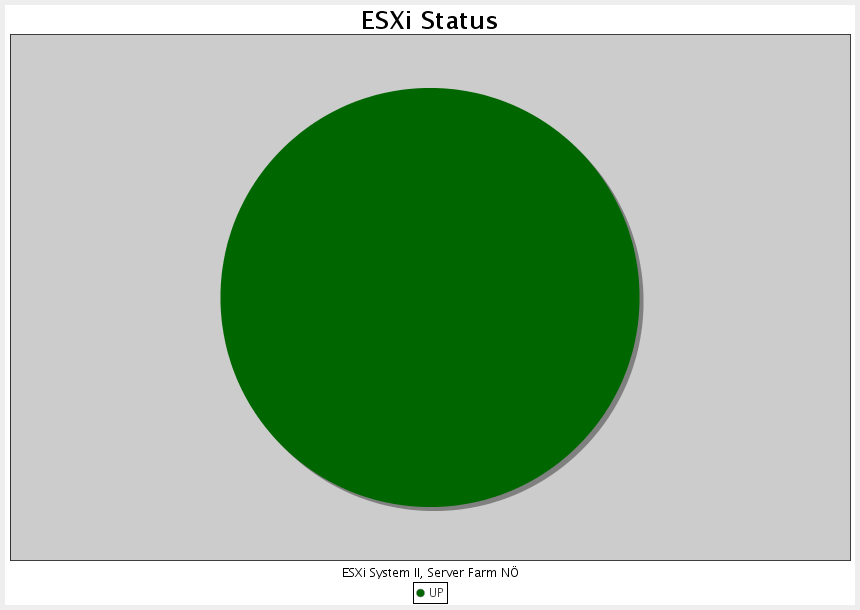

Aktueller Host Status - Torten Grafik

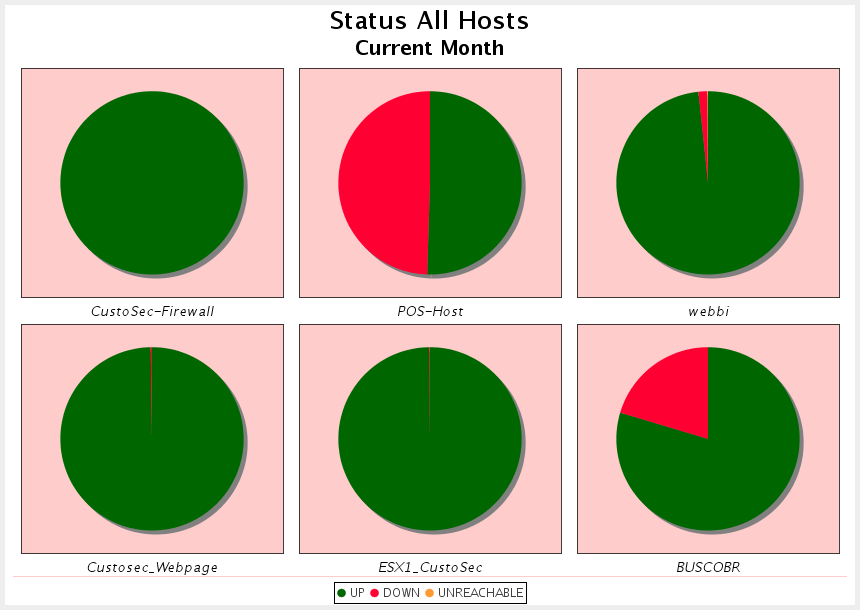

RB Beispiele - Aktueller Status Host Gruppe - Multiple Torten Grafik

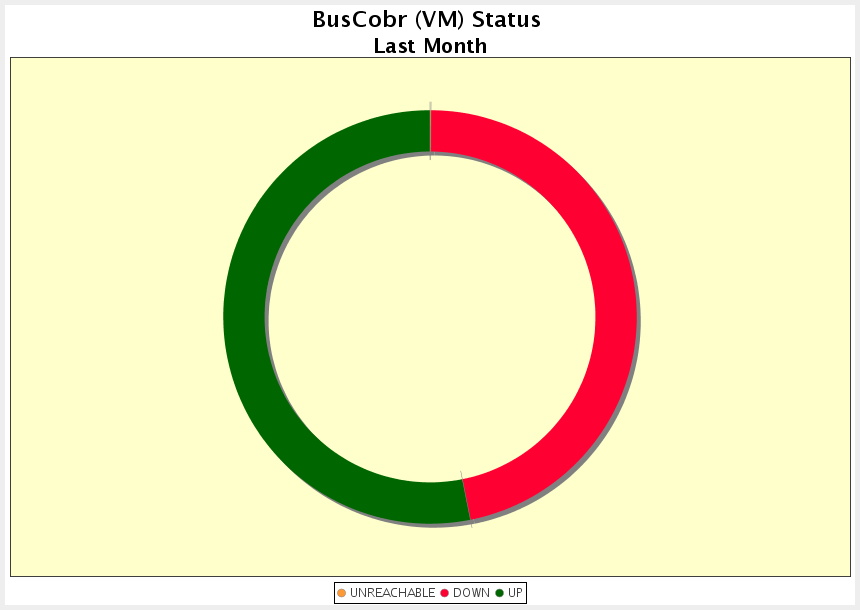

RB Beispiele - Host Status (Zeitperiode) Ring Grafik

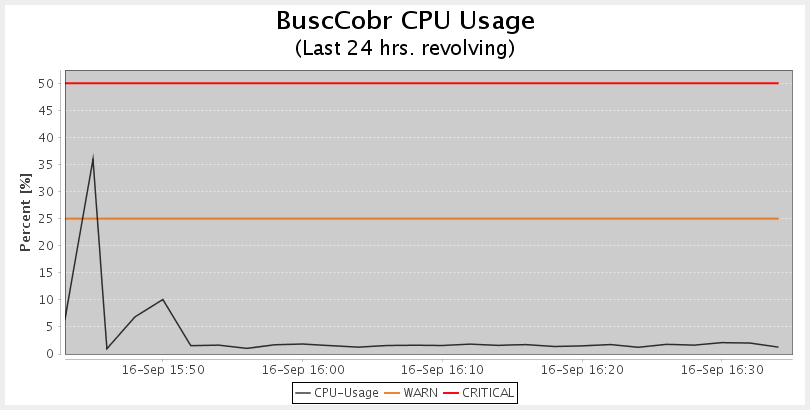

RB Beispiele - Fieber Kurve für numerische Werte

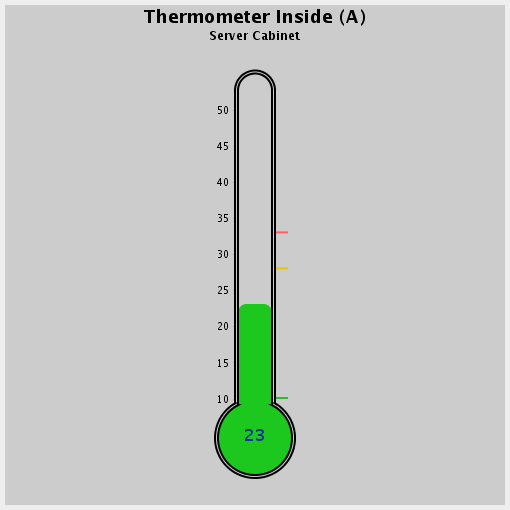

RB Beispiele - Thermometer Grafik für aktuelle numerische Werte

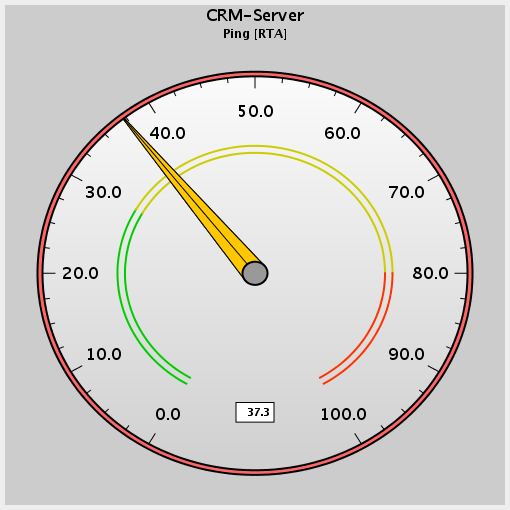

RB Beispiele - Tachometer Chart für aktuelle numerische Werte

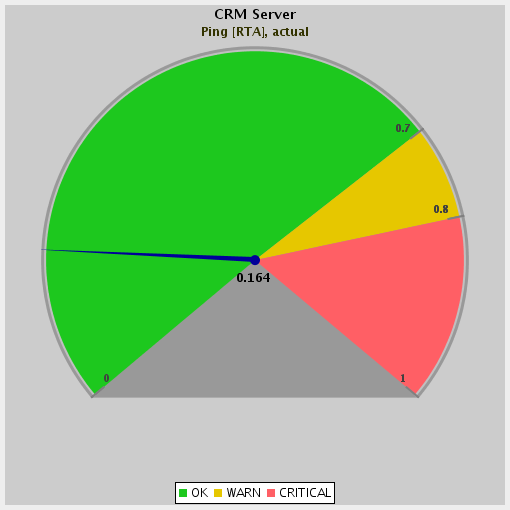

RB Beispiele - Messuhr Grafik für aktuelle numerische Werte
